Инженеры создали самый маленький в мире микроконтроллер

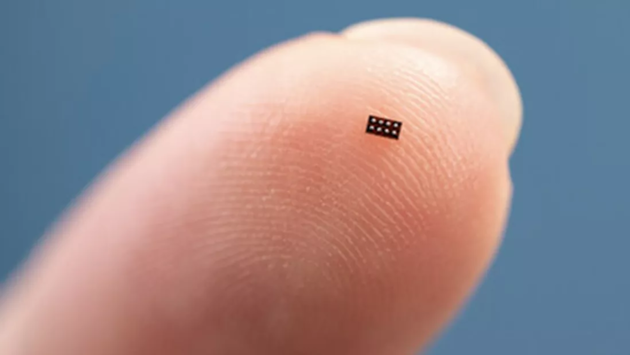

Компания Texas Instruments представила микроконтроллер MSPM0C1104, который считается самым маленьким в мире. Его размер составляет всего 1,38 мм² — примерно как чешуйка черного перца. Устройство на 38% меньше конкурирующих аналогов и идеально подходит для компактных носимых устройств, таких как наушники или медицинские датчики.

Характеристики и особенности

MSPM0C1104 основан на ядре Arm Cortex-M0+ и работает на частоте до 24 МГц. Он оснащен 16 КБ флэш-памяти и 1 КБ SRAM ( (тип оперативной памяти, используемой для хранения и передачи данных). Встроенный 12-битный аналого-цифровой преобразователь (АЦП) с тремя каналами позволяет преобразовывать аналоговые сигналы, например температуру или давление, в цифровые данные для обработки. Устройство поддерживает интерфейсы UART, SPI и I2C для связи с другими компонентами, а также шесть выводов ввода/вывода общего назначения.

Устройство также обладает впечатляющей энергоэффективностью: микроконтроллер потребляет всего 87 мкА/МГц в активном режиме и 5 мкА в режиме ожидания с сохранением данных в SRAM.

Для сравнения: многие фитнес-трекеры в режиме ожидания потребляют 20–50 мкА, а этот чип расходует в 5–10 раз меньше. Это делает его подходящим для устройств с батарейным питанием, где важна экономия энергии.

Кроме того, благодаря специальным материалам в составе, микроконтроллер выдерживает температуры от –40°C до 125°C , а напряжение питания составляет от 1,62 В до 3,6 В .

MSPM0C1104 создан с использованием технологии WLCSP (Wafer-Level Chip-Scale Package) — это метод упаковки микросхем, при котором чипы упаковываются непосредственно на пластине (wafter) до того, как она будет разделена на отдельные компоненты. Такой подход позволяет значительно уменьшить размер конечного изделия, улучшить электрическую производительность и повысить энергоэффективность. Это особенно важно для инженеров, разрабатывающих миниатюрные устройства, где каждый миллиметр на счету. Например, в медицинских зондах или умных часах такой микроконтроллер помогает добавить больше функций без увеличения платы.

Компания предоставляет для микроконтроллера программное обеспечение, которое позволяет настраивать устройство без глубоких навыков программ

Техническое применение

Новый микроконтроллер позволяет создавать более компактные и энергоэффективные устройства, что особенно актуально для носимой электроники и медицинских приборов. Кроме того, инженеры отметили, что благодаря способности устройства выдерживать экстремальные температуры, его можно использовать в космических технологиях.
